Resistanssi, R (vastus)

Resistanssin eli vastuksen yksikkö on ohmi. Tunnuksena käytetään kreikkalaista kirjainta omega [].

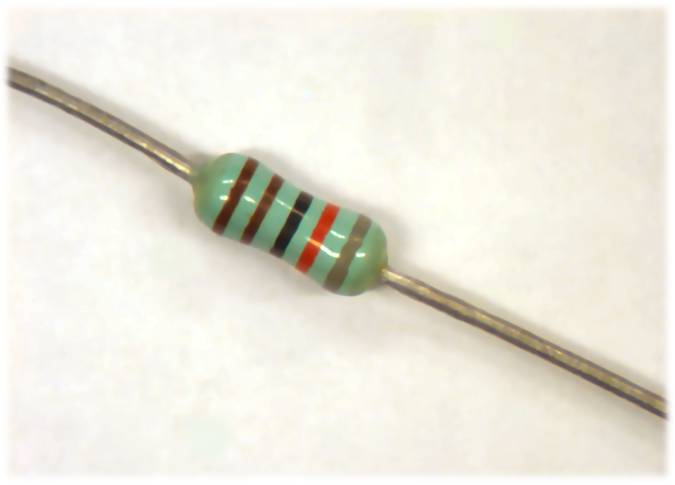

Vastuksen piirrosmerkkejä	Määritelmä (Ohmin laista)	Esimerkki reaalisesta komponentista

Resistanssi rajoittaa virran kulkua. Virran kulku vastuksessa saa aikaan jännitehäviön, joka aiheuttaa komponentin lämpenemistä. Kaikki piirielementit, jotka kuluttavat energiaa, voidaan piirianalyysissä mallintaa resistansseiksi. Vastus on häviöllinen komponentti, jossa tehohäviö muuttuu (yleensä) lämmöksi. Kondensaattori ja induktanssi voivat hetkeksi varastoida energiaa, mutta pidemmällä tarkastelujaksolla ne joko palauttavat energian lähteeseen tai siirtävät sen muuhun piirielementtiin (ideaalitapauksessa ilman häviöitä, vrt. esim. akku).

Vastuksessa syntyvä tehohäviö voidaan laske jännitteen ja/tai virran avulla:

    [W, Watti]

Vastus komponenttina on yleisimpiä elektroniikan komponenteista. Sähköistä vastusta on kuitenkin myös muissa komponenteissa. Ikävä puoli tarinassa on se tosiasia, että kaikki käytännön piirielementit (johdot, kelat, kondensaattorit, lähteet, ym.) sisältävät vastusta. Halusimmepa tai emme. Tämän johdosta kaikissa komponenteissa syntyy tehohäviöitä - esimerkiksi kaapeli (johto) voi lämmetä niin kuumaksi, että kaapelin eristeet sulavat. Tämä johtuu johtimessa olevasta haitallisesta vastuksesta, joka vastustaa virtaa ja muuttaa osan sähkötehosta lämmöksi. Suprajohde on ainoa johde, jossa ei ole vastusta, mutta jokapäiväisessä käytössä saamme odottaa suprajohteita vielä pitkään.

TEHOHÄVIÖT

Yleensä elektroniikkalaitteista haluttaisiin tehdä mahdollisimman vähähäviöisiä. Esimerkiksi matkapuhelimessa olisi suotavaa, että tehohäviöt olisivat minimaalisia, jolloin akun kesto saataisiin mahdollisimman pitkäksi.

Tästä pääset esimerkkiin, jossa arvioidaan hehkulampun vastus häviöden avulla.

Sähköisissä piireissä on monesti useita vastuksia. Kun piirejä lähdetään sieventämään, tulee tietää kuinka sarjaan- ja rinnankytketyt vastukset käyttäytyvät piirissä. Tästä voit tutustua/kerrata säännöt vastuskytkentöjen sieventämiselle.

Esimerkki piirin sieventämisestä ja tehon laskemisesta
